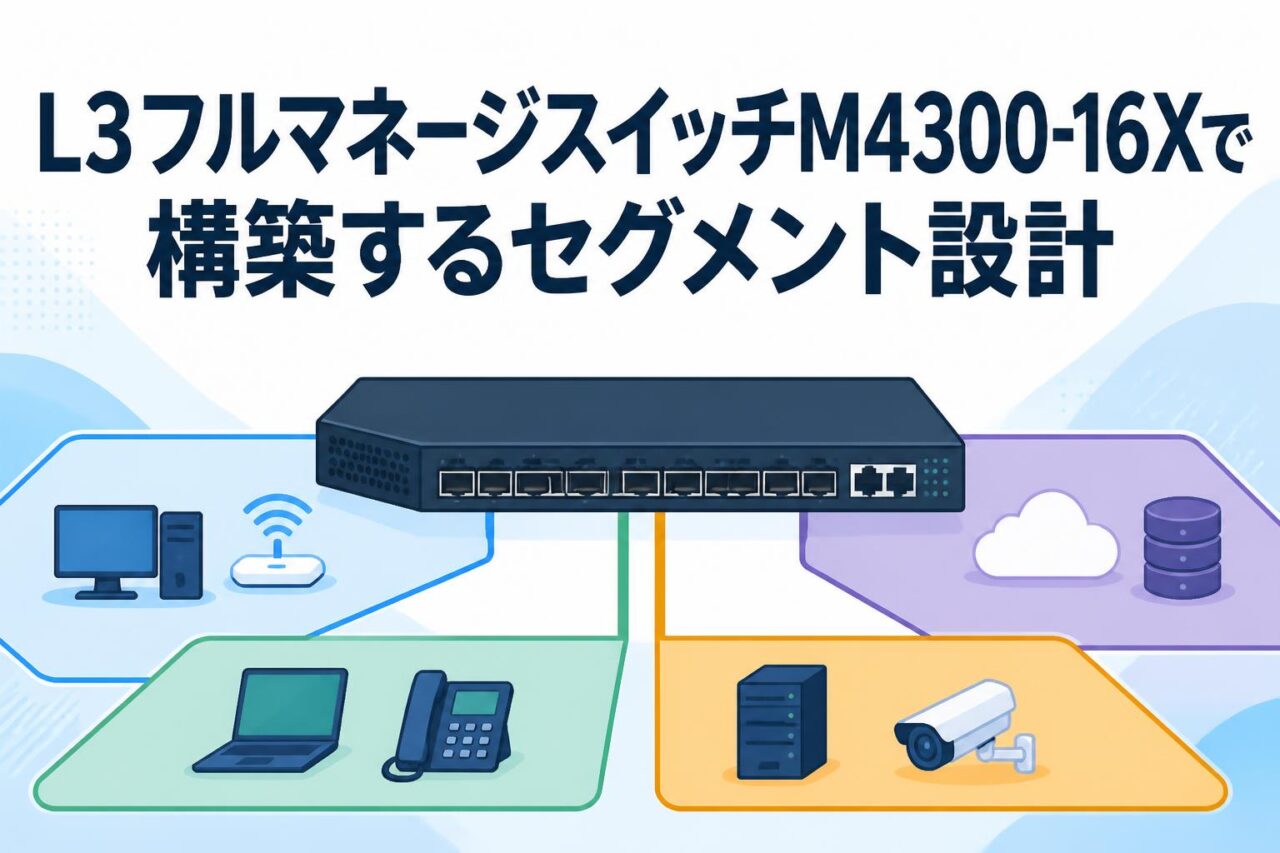

L3フルマネージスイッチM4300-16Xで構築するセグメント設計

M4300-16Xを用いたセグメント設計とL3スイッチ選定の理由

L3スイッチによるVLAN間ルーティングの重要性

セグメント設計において、異なるVLAN（仮想LAN）間で通信を行う「VLAN間ルーティング」の処理をどこで実行するかは、ネットワーク全体のパフォーマンスを左右する極めて重要な要素です。一般的なL2スイッチ（スイッチングハブ）構成では、異なるセグメント間の通信は上位のルーターやファイアウォールを経由してルーティングされるため、ルーターの処理能力がボトルネック（一極集中による遅延）となる「ワンアームルーター問題」が発生しやすくなります。これに対してL3スイッチは、ハードウェアベース（ASIC）でワイヤースピード（超高速）のルーティング処理を行うため、ルーターへの負荷を劇的に低減し、セグメントを跨ぐ大容量の通信であっても超低遅延かつシームレスに処理することが可能になります。

特に、社内LAN、ゲスト用Wi-Fi、基幹システム、IP電話といった多様なトラフィックが混在するオフィス環境では、適切なセグメント設計とL3スイッチによるルーティングが不可欠です。L3スイッチを用いることで、不要なブロードキャストドメインを適切に分割して帯域を保護しつつ、必要なセグメント間通信のみを高速にルーティングできるため、ネットワーク全体の安全性と応答性能を最大化することができます。

M4300-16X（XSM4316PA）が誇る充実のスペックと特長

NETGEARの「M4300-16X (XSM4316PA)」は、マルチギガおよび10G RJ-45ポートを16基搭載した、極めてコンパクトなハーフサイズのスタッカブルL3フルマネージスイッチです。物理的に限られたラックスペースにも美しく収まるハーフラック（1U）設計でありながら、妥協のないL3ルーティング機能（スタティックルーティング、RIP、OSPF、VRRPなど）を標準搭載しています。さらに、1ポートあたり最大30Wの電力を供給可能なPoE+（802.3at）に対応しており、筐体全体で合計199Wの頼もしいPoE給電容量（パワーバジェット）を確保している点も大きな強みです。以下に、主要なスペック情報をまとめます。

業務用ハブとして信頼されるNETGEAR製品の導入メリット

企業がネットワークインフラを刷新する際、機器の「信頼性」と「導入後のサポート体制」はベンダー選定における最重要項目となります。NETGEARの業務用ハブ、特にM4300シリーズは、世界中のエンタープライズ、医療機関、ライブ配信現場、そしてAV over IP（映像のIP伝送）の業界において「デファクトスタンダード」として広く採用されています。これは、業界最高水準の信頼性を誇るハードウェア設計に加え、他社製品を圧倒する「ライフタイム保証（ハードウェア無償永久保証）」が提供されているためです。万が一の故障時にも迅速な先出しセンドバック対応が受けられるなど、運用コストやダウンタイムリスクを最小限に抑制できる仕組みが整っています。

また、NETGEAR製品は設定の平易性と高度なカスタマイズ性を両立しています。Ciscoライクなコマンドラインインターフェース（CLI）による詳細なカスタマイズはもちろん、直感的に操作できるWeb GUI（グラフィカルユーザーインターフェース）も用意されており、導入や保守に関わるエンジニアの負担を大幅に軽減します。TCO（総所有コスト）を大幅に抑えつつ、エンタープライズクラスの高性能と堅牢性を手に入れられる点が、NETGEARが選ばれる真のメリットです。

ネットワークの高速化と柔軟な給電を実現する基本機能

ボトルネックを防ぐ10G/マルチギガ16ポートの優位性

従来の1Gbps（1000BASE-T）を基準としたネットワーク構築では、今日のWiFi 6/7アクセスポイントや大容量NAS、高性能ワークステーションとの通信において帯域不足が顕在化しています。M4300-16Xが採用している「10G/マルチギガ（2.5G/5G/10G）RJ-45ポート」は、接続するデバイスのリンク速度に応じて最適なスピード（自動ネゴシエーション）でリンクを確立するため、LANケーブルを敷き直すことなく既存のCat6a/Cat6ケーブル資産を活かしたまま、ネットワークを瞬時に高速化させることができます。全16ポートが10Gに対応しているため、各スイッチ間のアップリンクやコアサーバー接続においても一切の妥協がありません。

セグメント設計において、異なるセグメント間で大量のバックアップ処理やデータベース同期、大容量データの転送が行われる場合、1Gポートではトラフィックの滞留が生じて全社的なレスポンス低下を招きます。M4300-16Xの全ポート10G対応かつ高帯域なノンブロッキング・ファブリックは、複数のセグメントが同時に大量のパケットをやり取りする高負荷環境下であっても、ロスレスで極めてスムーズなデータ伝送を約束します。

合計199WのPoE+給電能力がもたらすIPカメラやAPの配置の自由度

ネットワーク構築を設計するうえで、デバイスへの「給電方法」は配線レイアウトの自由度を左右する大きな物理的課題です。M4300-16Xは16ポートすべてでPoE+（IEEE 802.3at）給電に対応しており、スイッチ1台で合計199Wまでの電力を接続機器に共有することができます。これにより、天井近くの高位置に配置する高出力なWi-Fiアクセスポイントや、死角を無くすために死角へ設置するPTZ（パン・チルト・ズーム）対応のIPカメラ、各デスクに配置するIP電話（VoIP）などに対し、LANケーブル1本でデータ通信と電源供給を同時に行うことが可能となります。

各所にACコンセントを増設する電気工事が不要になるため、ネットワーク導入時の初期工事コストや期間を大幅に削減できます。また、PoEスイッチ側の集中管理機能を使用することで、ハブ側のWeb GUIから遠隔操作で特定ポートの給電をオフにし、接続されたアクセスポイントやIPカメラを再起動する「リモートメンテナンス」も可能になり、保守運用の観点からも絶大な効果を発揮します。

リンクアグリゲーションによる帯域拡張と物理耐障害性の向上

M4300-16Xは、複数の物理ポートを論理的に1つの超高速リンクとして統合する「リンクアグリゲーション（LACP：Link Aggregation Control Protocol）」をサポートしています。たとえば、2基の10GポートをLACPで束ねることで、スイッチ間や高性能サーバーとの間を「論理20Gbps」という極めて太い帯域で接続することが可能になります。これにより、特定時間帯にトラフィックが集中した場合でも通信の飽和を防ぎ、ボトルネックを効果的に解消できます。

リンクアグリゲーションのもう一つの重要な役割は、ネットワークの物理的な「冗長化（耐障害性の向上）」です。万が一、束ねられたLANケーブルのうち1本が断線したり、一方のポートに不具合が発生したりした場合でも、通信は瞬時に（ミリ秒単位で）残りの正常な物理ポートへと引き継がれます。ユーザーやアプリケーションは通信の切断を検知することなく安全に通信を継続できるため、高可用性を求められる業務用ネットワーク構築において、リンクアグリゲーションの設計は不可欠なアプローチです。

ライブ配信や大容量通信に最適化されたマルチキャスト設計

映像配信環境においてM4300-16Xが推奨される理由とIGMP機能

YouTube LiveやTwitch、Zoomなどを活用したイベントの「ライブ配信」や、社内向けの映像配信、学校内のオンライン授業などでは、大容量の映像・音声パケットを同時に複数の受信者へ送出する「マルチキャスト通信」が多く用いられます。しかし、通常のスイッチングハブはマルチキャストパケットを受信すると、全てのポートへパケットを転送（フラッディング）してしまうため、無関係なデバイスの帯域まで映像データで圧迫し、ネットワークを麻痺させるトラブルが頻発します。M4300-16Xは、マルチキャストパケットを受信したいデバイスが接続されているポートのみを検出し、ピンポイントでデータを転送する「IGMPスヌーピング（IGMP Snooping）」および「IGMPクエリア（IGMP Querier）」機能を標準で高度にサポートしています。

NETGEARのM4300シリーズは、AV over IP市場における「SDVoE」や「Dante」などのプロフェッショナルな映像・音声伝送プロトコルに特化してチューニングされており、難しいマルチキャスト設定を行わなくても、箱から出してすぐに最適なIGMP環境が動作するように事前設定（アウト・オブ・ザ・ボックス）されています。これにより、配信トラブルの原因となるパケットストームを完全に防止し、極めて高品質で安定したノンストップの映像配信環境を確立できます。

ライブ配信トラフィックと業務用データを分離するセグメント設計

オフィスやイベント会場でライブ配信を成功させるためには、配信用の映像トラフィックと、一般的なPCが行うメール受信・Web閲覧・ファイル転送などの業務用トラフィックを「論理的に完全に分離」するセグメント設計が強く推奨されます。これらが同じセグメント（同一ブロードキャストドメイン）に混在していると、配信PCの近くにある事務用PCが突然大容量ファイルをダウンロードし始めただけで帯域が奪われ、ライブ配信の映像が途切れる、解像度が低下する、最悪の場合は配信が強制終了するなどの重大な障害に繋がります。

M4300-16Xを活用し、配信用の専用VLANと、業務用VLANを完全に切り分けるセグメント設計を行うことで、お互いのトラフィックが干渉し合うのを論理的に防ぐことができます。M4300-16Xの高いL3機能を活かし、配信用VLANからはインターネットゲートウェイ（ルーター）への直接的なルートのみを許可し、社内のプライベートセグメントへの通信を制限することで、配信現場でのセキュリティ確保と帯域保証を同時に実現可能です。

帯域制御（QoS）による音声・映像データの優先処理

どれほど回線帯域を太く設計しても、一時的に許容量を超えるトラフィックが流れた場合にはパケットの廃棄や遅延が発生します。Webブラウジングなどのデータ通信であればわずかな遅延は問題になりませんが、リアルタイム性が極めて重要な音声や映像（ライブ配信、ビデオ会議、IP電話）のデータでは、パケットの遅延や順序の入れ替わりがノイズや映像のブロック歪み、音切れとしてダイレクトに表面化してしまいます。これを防ぐ技術が、パケットの優先度を判別して処理する「QoS（Quality of Service）」機能です。

M4300-16Xは、パケットヘッダー内のCoS（802.1p）やDSCP（DiffServ）の値を読み取り、事前に設定したルールに基づいて優先度の高いキューにパケットを割り振る「高度なQoS」をサポートしています。配信用のトラフィックやIP電話のパケットに対して最優先（Strict Priority）のキューを割り当てることで、他のセグメントで大容量データのダウンロードといった帯域を圧迫する通信が同時に発生したとしても、音声・映像データを優先的かつ確実に転送し、配信のクオリティを完璧に維持することができます。

スタッカブル構成と省スペース設計による高い可用性の確保

ダウンタイムを最小限に抑えるノンストップ・スタッカブル機能

24時間365日の稼働や、絶対に途切れることが許されないビジネス・ライブ配信用途において、ネットワーク機器単体のハードウェア障害は致命的なシステム停止を意味します。M4300-16Xはこの課題に対し、複数台の物理スイッチを仮想的に1台の巨大なスイッチとして結合し協調動作させる「スタック（Stackable）機能」を搭載しています。特にM4300シリーズは、スタック内のマスター機が万が一故障しても、バックアップ機が一切のダウンタイムなく即座に（ミリ秒単位で）制御を引き継ぐ「NSF（Non-Stop Forwarding：ノンストップ転送）」および「ヒットレス・フェイルオーバー」に対応しています。

このスタック構成により、対向デバイス（コアサーバーやアップリンク側の機器）との間で、物理スイッチを跨いだリンクアグリゲーション（マルチ chassis リンクアグリゲーション）を組むことが可能になります。これにより、1台のスイッチの電源ケーブルが抜ける、あるいは基盤が故障するといったハードウェアの致命的トラブルが発生した場合でも、ネットワーク全体としては通信経路が完全に維持され、ユーザーは何のトラブルも感知することなく作業やサービスを継続できる「高可用性（ハイ・アベイラビリティ）」を確立できます。

1Uハーフラックサイズを活かした省スペースなラック配置

サーバーラック内や配信用の運搬ケース（ロードケース）の内部など、ネットワーク機器を設置するスペースは非常に限られており、スペース効率の最大化は重要課題です。一般的な10G L3スイッチは1Uのフルサイズ（横幅約440mm）が主流ですが、M4300-16Xは「ハーフ幅（幅約212mm）」という画期的なサイズ感を実現しています。このハーフラックサイズ設計により、同梱の連結用ブラケットを使用することで、1U（高さ約44mm）の限られたスペースに「M4300-16Xを横並びで2台」マウントすることが可能です。

この省スペース設計がもたらす最大のメリットは、極めてコンパクトな「1Uスペースだけで物理的な長冗長化（スタックおよびVRRP構成）」を実現できる点です。設置スペースを倍増させることなく、物理的に完全に独立した2つの電源系統とハードウェアで冗長スタックを構築できるため、スペースにシビアなデータセンターのラック費用削減や、移動用の小規模な配信システムラックの構築において、他社製品には真似できない驚異的な柔軟性を提供します。

ネットワークの規模拡大に対応するスタック拡張設計

企業やオフィスの成長に伴い、接続する端末の数が増加した際、既存のネットワークトポロジーを崩さずにポート数を追加する「スケーラビリティ（拡張性）」が求められます。M4300-16Xはスタック拡張設計に対応しているため、将来ポート数が不足した際には、新たなM4300シリーズ（他のポート数のモデルやSFP+専用モデルなどを含む）を追加で購入し、スタックリンクで連結するだけで、管理画面は「1つのIPアドレス」のままシームレスにポートの増設が行えます。

一般的なアップリンク接続によるスイッチ増設（ツリー状の多段接続）では、スイッチ間の通信がボトルネックになったり、管理すべきIPアドレスが散乱して設定変更の手間が倍増したりしますが、スタッカブルL3スイッチであればそれらの問題が一切発生しません。すべての設定情報やルーティングテーブルはスタック全体で一元管理され、あたかも「ポート数の多い1台のL3スイッチ」として振る舞うため、運用の管理負荷を劇的に削減しながら、企業の成長に寄り添った段階的なネットワーク拡張が可能になります。

セキュアかつ堅牢なネットワーク構築のためのL3設計手順

セグメント間のアクセス制御を実現するACL設定のベストプラクティス

L3スイッチによって複数のセグメント（VLAN）間を高速ルーティングする場合、すべてのセグメントが制限なしに相互通信できてしまうと、セキュリティ上の大きな脅威となります。たとえば、ゲスト用のWi-Fiセグメントから、社内の機密情報が保存されている社内ファイルサーバーのセグメントへ自由にアクセスできてしまうような状態は防がなければなりません。これを制御するのが「ACL（アクセスコントロールリスト）」機能であり、M4300-16XはL2からL4（IPアドレス、MACアドレス、TCP/UDPポート番号など）の多様な条件に基づいた詳細なパケットフィルタリングをハードウェア処理で高速に実行できます。

ACL設計におけるベストプラクティスは、「拒否（Deny）」のルールを厳格に適用しつつ、必要最低限の通信のみを「許可（Permit）」する「デフォルト拒否（Default Deny）」のアプローチをとることです。ゲストVLANから社内VLAN宛てのプライベートIPアドレス宛パケットは完全に遮断し、インターネット（DNSやWebアクセス）に必要な通信のみを許可する設定をM4300-16Xの各VLANインターフェースの入力（Inbound）側へ適用します。これにより、パケットが無駄にスイッチ内部を処理される前にエッジで即座に遮断されるため、セキュリティの向上とスイッチの負荷軽減を両立させることができます。

IPアドレス設計とDHCPリレー機能を活用したIP割り当ての自動化

適切にセグメント化されたネットワークでは、各VLANに対して異なるIPサブネット（例：VLAN 10は192.168.10.0/24、VLAN 20は192.168.20.0/24など）が割り当てられます。これら複数のセグメントに対して、ユーザー端末がLANケーブルを挿す、あるいはWi-Fiに接続するだけで自動的に正しいサブネットのIPアドレスを取得できるようにするためには、IPアドレスの自動割り当て設計が重要です。M4300-16Xは「DHCPリレー（DHCP Helper Address）」機能を備えており、各セグメントから送信されるDHCPリクエスト（通常はセグメントを越えられないブロードキャスト通信）を受け取り、特定の集中DHCPサーバー（またはルーター）へユニキャストとして転送（仲介）することができます。

これにより、セグメント（VLAN）ごとに個別の物理DHCPサーバーを設置する必要がなくなり、1台のWindows Serverやルーターなどで、社内全体の複数サブネットに対するIP割り当てを一元管理できます。IPアドレスの枯渇状況の把握や、静的IP割り当ての変更が1つの画面で完結するため、ネットワーク管理者の日々の管理コストは驚くほど削減されます。

冗長化技術（VRRP）を組み合わせた高可用性設計

スタック機能を使用せず、物理的に完全に独立した2台のL3スイッチを設置してルーティングの冗長化を行いたい場合、業界標準プロトコルである「VRRP（Virtual Router Redundancy Protocol）」を設計に組み込むことが極めて有効です。VRRPは、2台のL3スイッチ（アクティブ機とスタンバイ機）で1つの「仮想IPアドレス」と「仮想MACアドレス」を共有し、エンドデバイス（PCやアクセスポイントなど）のデフォルトゲートウェイとしてその仮想IPを設定する技術です。

通常時はプライマリ（マスター）に指定されたM4300-16Xが高速にルーティング処理を行い、万が一マスター機に停電や故障などの深刻なトラブルが生じた際には、バックアップ機がミリ秒単位で自動的に仮想IPアドレスの制御を引き継いでルーティング処理を代行します。PCなどのクライアントデバイス側は、ゲートウェイ設定を一切変更することなく自動的に代替経路で通信を継続できるため、ミッションクリティカルな業務システムや、一瞬の切断も許されない24時間営業の製造ライン、オンライン決済システムなどのネットワーク構築において極めて強固な信頼性を提供します。

M4300-16Xの導入運用フェーズと保守サポート体制

フルマネージスイッチを効率的に管理するWeb GUIとCLIの使い分け

M4300-16X（XSM4316PA）の導入・設定プロセスにおいては、管理者のスキルセットや状況に応じて最適な管理インターフェースを使い分けられる柔軟性が提供されています。一般的なネットワークエンジニアに馴染みの深い、Cisco互換の「コマンドラインインターフェース（CLI）」をサポートしているため、コンソールポート経由やSSHを用いて、スクリプトによる複数台の一括設定流し込みや詳細なデバッグコマンドを迅速に実行できます。コマンド体系の標準化により、既存の他社エンタープライズ製品からの移行時にも、エンジニアが戸惑うことなく直感的に設定作業へ入れます。

一方で、ITの専門知識を持たないAVエンジニアや現場の配信スタッフ向けに、非常に洗練された「Webベースの管理者GUI」も搭載されています。特にNETGEARが独自に開発した「AV UI（AV専用ユーザーインターフェース）」は、ポートごとに「Dante」「SDVoE」「NDI」といった映像・音声プロトコルのアイコンを選択して割り当てるだけで、裏側で複雑なVLANやIGMP、QoSのパラメーターを自動調整してくれる極めて画期的な仕組みです。この2つのインターフェースをシチュエーションに応じて適切に使い分けることで、構築期間の短縮と運用の効率化を極限まで高めることができます。

ポートミラーリングやSNMPを活用したネットワークの監視体制

安定したネットワーク構築は、機器を設置して設定を終えた後、日常の「運用フェーズ」における適切な監視があって初めて完成します。M4300-16Xは、特定のポートを通過するパケットを他のポートにコピーして送信する「ポートミラーリング」機能を搭載しています。これにより、パケットキャプチャツール（Wiresharkなど）やネットワークアナライザーを接続し、通信不良のトラブルシューティングや疑わしいトラフィック（不正アクセスやマルウェアの挙動）のリアルタイム検出・解析を安全に行うことができます。

さらに、業界標準の「SNMP（Simple Network Management Protocol）」および「RMON」を完全にサポートしています。これにより、Zabbix、PRTG、あるいはNETGEAR独自の管理プラットフォームなどの外部ネットワーク監視システム（NMS）とシームレスに連携させ、ポートごとのトラフィック量、パケットエラー率、スイッチ内部のCPU使用率、システム温度などを24時間リモート監視できます。異常なトラフィックの急増やパケットロスが検出された段階で管理者にアラートメールを自動送信する運用監視体制を組むことで、障害の予兆を事前に捉え、大きなインシデントに発展する前に迅速な予防措置を講じることが可能になります。

長期運用を支えるNETGEARのライフタイム保証と保守サービス

企業が導入したネットワーク機器は、一般的に5年から10年近くにわたり長期運用されることが珍しくありません。長期運用において懸念されるのが、製品の保守期限切れ（EoL）や、突発的なハードウェア故障による交換用機器調達に伴うコストと手間の問題です。NETGEARのM4300-16Xには、製品を購入した顧客がその製品を所有している限り、ハードウェアの故障に対する修理または良品交換を無期限で保証する「ライフタイム保証（日本語によるテクニカルサポートを含む）」が標準で付帯しています。

これにより、高価な保守契約を毎年更新し続ける必要がなくなり、企業の設備投資コスト（OpEx）を驚異的なレベルで削減することができます。また、障害発生時には、平日の日中に連絡をすれば、原則として翌営業日に交換用製品を先に出荷してくれる「先出しセンドバック（翌営業日配送）」の迅速なサポートを受けられる体制も整っています。専任のシステム担当者が不足しがちな中小・中堅企業のIT環境においても、この強力なメーカー直販保証体制があるからこそ、安心してM4300-16Xをネットワークの中核（コア・ディストリビューションスイッチ）に据え、長きにわたり安全かつ堅牢なL3ネットワークを運用し続けることができるのです。
